Packet Tracer : Membuat Jaringan dengan Dua Router

Mempersiapkan Perangkat

Pada praktek kali ini perangkat/ peralatan yang kita perlukan adalah

• 2 Router-PT
• 2 Switch-PT dan
• 4 PC

Susun perangkat tersebut sesuai dengan gambar di bawah ini :

Menghubungkan Perangkat

Kemudian hubungkan perangkat tersebut sesuai dengan gambar di bawah ini :

Port			Kabel
Router0 FastEthernet0/0	->	Router1 FastEthernet0/0	Cross
Router0 FastEthernet1/0	->	Switch0 FastEthernet0/1	Straight
Switch0 FastEthernet1/1	->	PC0 FastEthernet0	Straight
Switch0 FastEthernet2/1	->	PC1 FastEthernet0	Straight
Router1 FastEthernet1/0	->	Switch1 FastEthernet0/1	Straight
Switch1 FastEthernet1/1	->	PC2 FastEthernet0	Straight
Switch1 FastEthernet2/1	->	PC3 FastEthernet0	Straight

Pengaturan dan Pengalamatan Perangkat

Aturlah alamat pada setiap perangkat seperti berikut :

Keterangan :

Perangkat	Interface	Alamat IP
PC0	Fa0	192.168.16.2 (Gateway 192.168.16.1)
PC1	Fa0	192.168.16.3 (Gateway 192.168.16.1)
PC2	Fa0	192.168.17.2 (Gateway 192.168.17.1)
PC3	Fa0	192.168.17.3 (Gateway 192.168.17.1)
Router0	Fa0/0	192.168.1.1
Router0	Fa1/0	192.168.16.1
Router1	Fa0/0	192.168.1.2
Router1	Fa1/0	192.168.17.1

Mengatur IP Address pada Router

Konfigurasi pada pada Router0 FastEthernet0/0

Buka Router0, kemudian :

1. Pilih Config
2. Pilih FastEthernet0/0
3. Masukkan IP Address 192.168.1.1
4. Masukkan Subnet Mask 255.255.255.0
5. Kemudian centang Port Status menjadi ON

Konfigurasi pada pada Router0 FastEthernet1/0

Buka Router0, kemudian :

1. Pilih Config
2. Pilih FastEthernet1/0
3. Masukkan IP Address 192.168.16.1
4. Masukkan Subnet Mask 255.255.255.0
5. Kemudian centang Port Status menjadi ON

Mengatur Routing Static

Mengatur Routing Static Pada Router0

Buka Router0, kemudian :

1. Pilih Config
2. Pilih Static
3. Masukkan Network 192.168.17.0
4. Masukkan Mask 255.255.255.0
5. Masukkan Next Hop 192.168.1.2
6. Klik Add
7. Muncul Network Address yang dihubungkan melalui Router0

Kemudian lakukan konfigurasi pada Router1. Caranya hampir sama dengan konfigurasi pada Router0.

Konfigurasi pada pada Router1 FastEthernet0/0

Konfigurasi pada pada Router1 FastEthernet1/0

Mengatur Routing Static Pada Router1



Menguji Hasil Rancangan

Jika sudah, lakukan ping antara PC0 ke PC1 dengan ping 192.168.16.3

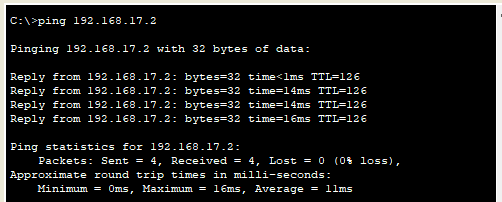

Lakukan ping antara PC0 ke PC1 dengan ping 192.168.17.2

Lakukan ping antara PC0 ke PC1 dengan ping 192.168.17.3

---

Dalam kesempatan kali ini, kita telah membuat jaringan dengan Dua Router dengan menggunakan Cisco Packet Tracer. Selanjutnya kita akan terdapat latihan untuk membuat jaringan yang sejenis. Klik di sini
